Части запасные для турбин с частотой 50 Hz/60 Hz для легко устанавливаемого генератора водяных турбин

Описание продукта:

Описание терминальных блоков

1. Уакс, Ubx:напряжение линии электросети AB 400В ((если вам не нужно отслеживать напряжение электросети после возбуждения, вы не можете подключиться).

2.Ua, Ub:напряжение линии AB конца генератора 400 В.

3. N:Нейтральная линия генератора.

4. IC в, IC выйти:трансформатор генератора C-фазы (CT5A)

5.L+, L-:возбуждение обмотка в AC возбудителя.

6.DL вспомогательный: обычно закрытыйвспомогательный контактВ соответствии сотключатель(регулятор оценивает состояние подключения к сети через этот контакт.Если нет избыточного контакта, он может быть непосредственно пустым, но в это время,"отключенный магнит"Ключ недействителен и влияет на перенапряжение отторжения нагрузки).

7Возбуждение, возбуждение, магнитный сигнал.(точка ввода эффективна, не может быть подключена).

8.COM:DL вспомогательный, возбуждение, возбуждение, возбуждение от общего конца сигнала.

9Возбуждение:возбуждение дистанционного управления напрямую подключено к петле возбуждения, внешний контакт входа управления должен быть введен отдельно, не разделен с другими схемами,его контактная мощность не должна быть меньше 10А ((не может быть подключена).

●Интерфейс связи:верхний компьютерRS485коммуникация(по умолчанию нет этого интерфейса),необходимо быть необязательным).

4.3. Осторожности для проводки:

1.Uax и Ubx должны быть соединены через выключатель (см. схему проводки QF2) или предохранитель, превышающий или равный 1A.

2.Ua и Ub должны быть соединены через выключатель (см. схему проводки QF1) или после предохранителя.и максимальный ток возбуждения не может превышать 16A.

3. Фаза C трансформатор тока, если вход и выход концы перевернуты, это вызовет магнитные потери или перевозбуждение после подключения к сети.

4. Когда генератор не имеет остатка (Фазовое напряжение АН меньше3V), когда экситер переменного тока намагничивается батареей, обратите внимание на полярность, положительный электрод батареи соответствует L +, а отрицательный электрод соответствует L-.Если полярность обратная, это может привести к повреждению тиристора внутри регулировки, поэтому лучше всего удалить регулятор L + L-соединение при намагничивании.

Пятое: использование инструкций.

Примечание: Соответствующая версия программы данного описания - V6.30 и выше.Это означает, что не существует функцииВерсию программы можно посмотреть в "5.5- Смотрите больше данных в описании.

5.1, описание светодиодного освещения рабочего режима

1Свет "постоянное напряжение" указывает на то, что в настоящее время он находится в режиме регулирования постоянного напряжения.

Если лампа Constant COS включена, это означает, что она находится в режиме постоянного регулирования коэффициента мощности.

3Светильники "постоянное напряжение" и "постоянная COS" включены одновременно, что указывает на то, что режим регулировки угла тока является постоянным.

▲ Интервал мигания лампы "постоянного напряжения" 0,5 С: см. "5.6. Описание режима операции".

▲ Интервал мигания лампы "Constant COS" 0,5 С: см. "5.7Перегрузка генератора".

5.2Описание светодиодного освещения

Нажмите клавишу "Display" на цифровой трубке в следующем дисплее переключателя четырех циклов передачи данных:

1Когда свет "частоты" включен, отображается текущая частота генератора, и цифровой дисплей трубки начинается с F.

2Когда напряжение включено,Измеренное напряжение тока отображается в режиме "постоянное напряжение" и "постоянный угол управления" (напряжение с регулируемым значением, наложенным после подключения к сети), и дисплей начинается с U; в режиме "постоянный коэффициент мощности" показывает текущий коэффициент мощности, дисплей с C.

3Когда свет "Угол управления" включен, отображается текущий угол управления тиристором, и отображение начинается с А.

4. Когда "установленное напряжение" включено, текущее давление отображается в режиме "постоянное напряжение"; в режиме "постоянный коэффициент мощности" отображается текущий данный коэффициент мощности;Показать текущий данный угол управления в режиме "Постоянный угол управления".

▲Когда напряжение и данное напряжение отображаются в процентах (фабричный режим по умолчанию, 400 В соответствует 100%), непрерывно нажмите и удерживайте клавишу "Переключатель" в течение 4 секунд,он будет переключаться на отображение фактического значения (400В), выпустить клавишу "Switch", и после нажатия и удержания снова в течение 4 секунд, он будет переключаться на показатель процентов.

5.3, описание состояния работы светодиодного света

1. Свет "работающий": используется для обозначения того, работает ли регулятор, мигает с интервалом в 1 секунду.

2. Светодиод "подключенный к сети": освещает, когда генератор подключен к сети (выключатель перекрыт).

3. "низкочастотный" свет: свет, когда частота ниже 40 Гц.

4. Индикатор "Магнитное выключение": он включен, когда "магнитное выключение" работает, и выключен в другие времена.

5. Свет "под возбуждением": когда генератор подключен к сети и находится в фазовом состоянии, он светит ярко (фактор мощности находится в ведущем положении),и регулятор автоматически увеличивает возбуждение в состоянии низкого возбуждения до тех пор, пока он не выйдет из состояния "низкого возбуждения" (в режиме "постоянный угол управления"), это вызовет низкое возбуждение, но не автоматически увеличит возбуждение).

5.4Функция кнопки.

1."Увеличьтесь"Ключ: при каждом нажатии, заданное напряжение плюс 1 (плюс 4 при фактическом значении напряжения) или заданный коэффициент мощности минус 0,01 или заданный угол управления минус 1 градус.

2."Уменьшить возбуждение"Ключ: при каждом нажатии данное напряжение уменьшается на 1 (фактическое значение напряжения уменьшается на 4) или данный коэффициент мощности увеличивается на 0.01 или указанный угол управления увеличивается на 1 градус.

▲Примечание: нажатие клавиши "увеличить" или "уменьшить" автоматически переключает дисплей на "данное напряжение", не нажимайте клавишу через 3 секунды, возвращайтесь к первоначальной панели данных дисплея.Когда свет "низкой частоты" включен, значение "данного напряжения" не может быть изменено вручную.

В интерфейсе настройки параметров нажмите клавишу "Увеличить" или "Уменьшить" только для изменения значения параметра.

3."Магнит отключен"Ключ: недействителен в состоянии подключения к сети. Когда он не подключен к сети, нажмите клавишу "магнитное выключение", чтобы автоматически отключить магнитное.

4. "отображение" кнопка: нажмите "показать" в свою очередь отобразить "частота" - > "напряжение" - > "угол управления" - > "данное напряжение" - > "частота" - >... .

5."Переключатель"Ключ: используется для изменения рабочего режима.Когда параметр "Настройки переключения режима" установлен на HCO2 или HCOS (новая версия программы отменяет режим HCO2) : перед подключением к сети, нажмите клавишу "Switch" недействительна, и выполните условия после подключения к сети (см. "5.6. Описание режима работы) Нажмите клавишу "Switch", чтобы переключиться между режимами регулировки "постоянного напряжения" и "постоянного коэффициента мощности".Перед подключением к сети нажмите клавишу "Switch", чтобы переключиться между режимом регулировки "постоянное напряжение" и "постоянный угол управления". После подключения к сети, нажмите клавишу "Switch" недействителен и заблокирован в режиме регулировки "постоянный угол управления".

5.5, Просмотр дополнительных данных

Нажмите клавиши "Образ" и "Увеличение" в течение 3 секунд одновременно, "частота", "напряжение", "угол управления", "установленное напряжение" светятся одновременно,это означает, чтобы ввести больше данных просмотра состояния. Нажмите клавишу "Display" для отображения следующих данных поочередно, и нажмите клавишу "Switch" для выхода из этого интерфейса.(XXX указывает фактические данные отображения, те же, что и ниже).

1.VX.XX: номер версии программы

2.dXXX: напряжение генератора тока

3.ZXXX: напряжение генератора с наложенным на него значением регулировки, которое то же самое, что и данные в напряженном поле основного интерфейса.

4.IXXX: Текущий ток генератора (процентный показатель)

5.CX.XX: Фактор мощности тока

6.SXXX: параметр сохранения системы (эти данные недоступны в версиях до V6.00)

7.LXXX: Система сохраняет параметр

8.EXXX: напряжение сети электропередач

PXXX: зарезервированный параметр системы

P.xx: зарезервированный параметр системы

11. Q.xx: зарезервированный параметр системы

• Наименование изделия: Запчасти турбин
• Материалы:
  • Литовое железо
  • Нержавеющая сталь
  • Алюминий

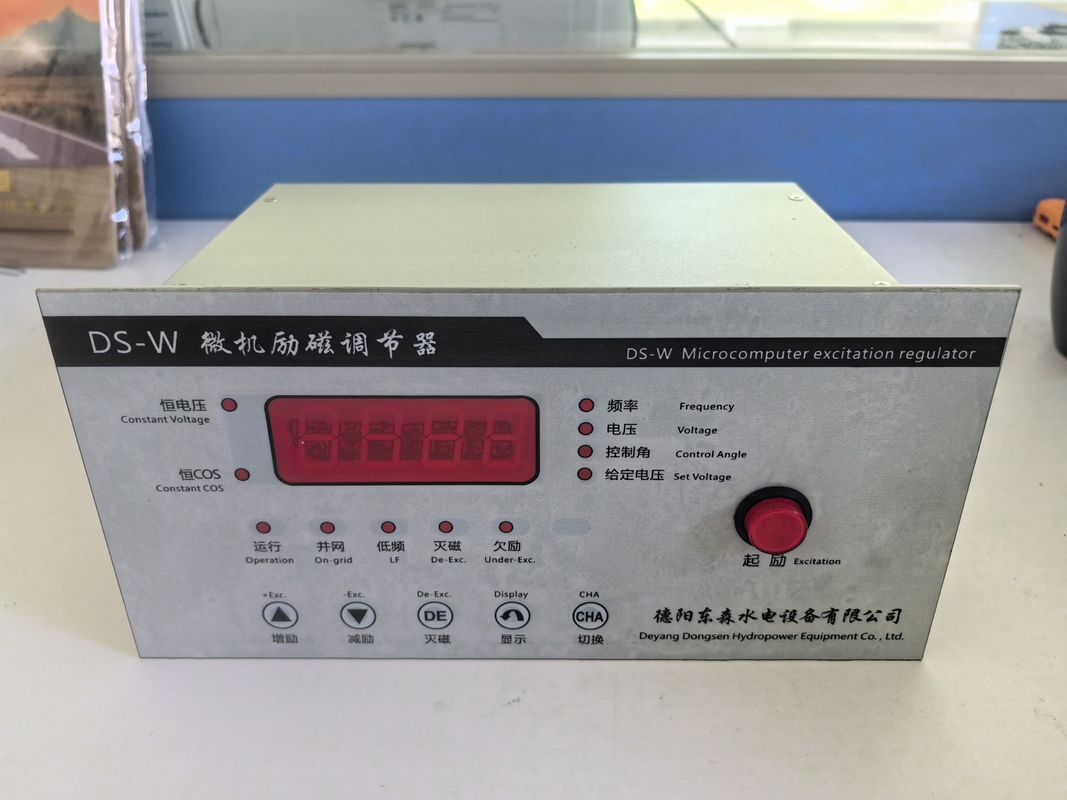

• Тип: Регулятор возбуждения гидрогенератора
• Применимо: генератор водяной турбины
• Упаковка:
  • Палитра
  • Картон
  • Деревянный корпус
• Вес: 3 кг

Технические параметры:

Применение:

Регулятор возбуждения гидрогенератора является критической запасной частью, которая используется при обслуживании и ремонте гидроэлектростанций.Компактный размер продукта позволяет легко хранить и транспортироватьМодель DS-W регулировщика возбуждения гидрогенератора является новым продуктом и поставляется с 1-летней гарантией,предоставление клиентам спокойствия и уверенности в продукте.

Регулятор возбуждения гидрогенератора является важнейшим продуктом для обслуживания и ремонта гидроэлектростанций.включая регулирование возбуждения генератора для производства электроэнергииПродукт идеально подходит для использования в различных сценариях, таких как аварийный ремонт, рутинное обслуживание и модернизация гидроэлектростанций.Регулятор возбуждения гидрогенератора является надежным и эффективным продуктом, который обеспечивает бесперебойную работу гидроэлектростанций.

Регулятор возбуждения гидрогенератора совместим с различным оборудованием, что делает его идеальным продуктом для обработки.такие как насосыМодель DS-W регулятора возбуждения гидрогенератора является новым продуктом, который разработан для удовлетворения потребностей клиентов.Это надежный и эффективный продукт, который обеспечивает бесперебойную работу оборудования.
