Place of Origin:
deyangcity,sichuan,China
Фирменное наименование:
Hydrogenerator excitation regulator
Сертификация:
iso,tuv,ce Certification
Model Number:
DS-W
Свяжитесь мы
Видео
Видео
Рисунок 7-1: Схема пробной проводки регулятора
1. подключить Ua и N к сети 220V ((Ub и N короткого замыкания) и L+ и L- непрямых 100W лампочек. После подключения, включить, в это время "работающий" лампочка мигает с интервалами,лампа "подключенная к сети" постоянно включена;, частота дисплея составляет около 50,00Гц, нажмите клавишу "Display" для переключения напряжения дисплея должно быть между 50-60.
3Используйте провода, чтобы коротко подключить контакт "COM" и "DL вспомогательный", и свет "подключенный к сети" выключен.
3Нажмите кнопку "Увеличить" или "Уменьшить", цифровая трубка показывает значение "данного напряжения" увеличения или уменьшения.
4. Нажмите клавишу "Увеличить", чтобы значение "данного напряжения" > значение "напряжения", лампа должна постепенно становиться ярче.
5. Нажмите клавишу "Уменьшить", чтобы сделать "данное напряжение" значение < "напряжение" значение, лампа должна медленно тускнеть.
6Когда электрический свет включен, нажмите клавишу "магнитно выключить", свет "магнитно выключить" включен, и свет должен быть выключен.так что "магнитно выключенный" свет всегда будет включен, в это время должно быть отключено, а затем включено, чтобы восстановить нормальное состояние.
7. испытание цикла возбуждения: удалить линию Ub без подключения. нажмите и удерживайте кнопку "возбуждение", мощность на момент будет наблюдать лампочка загорится, а затем быстро погасить,что указывает на то, что цикл возбуждения нормальный.
Восемь, регулятор подключен к сети.
8.1 Шаги запуска и эксплуатации
1Запустите турбину и увеличьте скорость до 90% от номинальной.
2Нажмите кнопку "Возбуждение", чтобы повысить давление.
3. Нажмите кнопку "Увеличить" или "Уменьшить", чтобы регулировать напряжение. Если есть напряжение сети, он автоматически отслеживает напряжение сети.
4Если есть автоматический режим регулировки "постоянного коэффициента мощности",он автоматически переходит в режим постоянной регулировки коэффициента мощности после выполнения условий, без ручной регулировки реактивной мощности. Если она находится в режиме регулирования "постоянного напряжения",реактивную мощность можно увеличить или уменьшить для удовлетворения эксплуатационных требований установки с помощью кнопки "Увеличить" или "Уменьшить".
8.2 Шаги отключения
1Выключите турбину, чтобы уменьшить активную и реактивную мощность до нуля.
2- Окончательный выключатель.
3Нажмите "Магнит отключен" кнопка (" Магнит отключен "Выключите генератор и охладитель воды.
4. После запуска, вы также можете напрямую выключить водонагреватель. Когда частота ниже 35Гц, регулятор автоматически выключит магнит.
9Заказ инструкции.
1. Конфигурация регулятора по умолчанию не включаетМодуль связи машины.Если необходимо, укажите при заказе.
2. По умолчанию напряжение регулировки выхода регулятора составляет 0-90V. Пожалуйста, подтвердите, превышает ли номинальное напряжение возбуждения возбудителя переменного тока 90V до заказа. Если оно больше 90V,Он должен быть настроим..
3Если это небольшой безчистительный генератор высокого напряжения (номинальное напряжение генератора 6KV),Вы можете выбрать продукты тиристорного возбуждения компании, сопоставляя однофазный трансформатор возбуждения и модуль тиристораДля получения подробной информации обращайтесь в службу технической поддержки компании.
4. Регулятор также может использоваться для генератора набора DC возбудителя, пожалуйста, свяжитесь с технической поддержкой компании.
Приложенная таблица: Частые неисправности и методы обработки
| Симптом ошибки | Возможные причины | Меры лечения | |
| 1 | Нажмите"Начало"кнопка, регулятор не показывает, напряжение генератора вообще не реагирует. | Намотка возбуждения находится в противоположном направлении от остановки (появляется при первом вводе в эксплуатацию нового блока). | Используйте мультиметр для измерения остаточного напряжения конца машины, можно обнаружить, что при нажатии кнопки "возбуждения" остаточное напряжение конца машины становится меньше.В это время, проводка двух терминалов намотки возбуждения выключена. |
| Остатковое низкое напряжение генератора АН-фазы менее 3 В. Обычно это происходит, когда новый блок отладки впервые или блок отключен в течение длительного времени. | При намагничивании положительная батарея подключается к регулятору L+, а отрицательная батарея подключается к регулятору L-.Отрицательное соединение вызовет повреждение тиристорного модуля регулятораТы можешь.Удалить регулятор L+.L-соединение и затем намагничивать. | ||
| Двигательный диод возбудителя поврежден. | В это время с возбуждением батареи, напряжение конца машины не будет повышаться. | ||
| Регулятор возбуждения неисправен. | Контактный производитель для обработки | ||
| 2 | Нажмите "Возбуждение"кнопку, напряжение повышается (но не давление), освободить напряжение и автоматически снизиться. | Скорость слишком низкая. | Сделайте частоту генератора больше 45Гц или около того |
|
Неисправность внутреннего регулятора |
Контактный производитель для обработки |
||
| 3 | Нажмите"Подъем"кнопка, перенапряжение генератора не под контролем, | Для первой отладки возможно, что номинальное напряжение возбуждения при отсутствии нагрузки менее 10 В. |
Серийные резисторы или Контактный производитель для обработки
|
| Регулятор измерения петли неисправен | Контактный производитель для обработки | ||
| 4 | Напряжение повышения возбуждения нормальное, а ток возбуждения выходит из-под контроля после подключения к сети. | Для первой отладки текущая полярность обычно переворачивается. | Проверьте, подключено ли напряжение к фазам A, B и N. Находится ли ток трансформатора в фазе C. Если это правильно, обычно регулируйте ток в нижнем регуляторе. |
| Первая отладка, DL вспомогательное соединение в нормальное открытое. | DL вспомогательная модифицирована на обычно закрытый контакт | ||
| Постоянный коэффициент мощности работает нестабильно | Переход на постоянное напряжение | ||
| Прочие | Контактный производитель для утилизации |
| Частота | 50Hz60HZ |
| Материалы | Литовое железо, нержавеющая сталь или алюминий |
| Состояние | Новый |
| Тип | Регулятор возбуждения водородного генератора |
| Установка | Легко. |
| Применимое среднее | Вода |
| Упаковка | Палет, картон, деревянный корпус |
| Вес | 3 кг |
| Гарантия | 1 год |
| Размер | Стандартный |

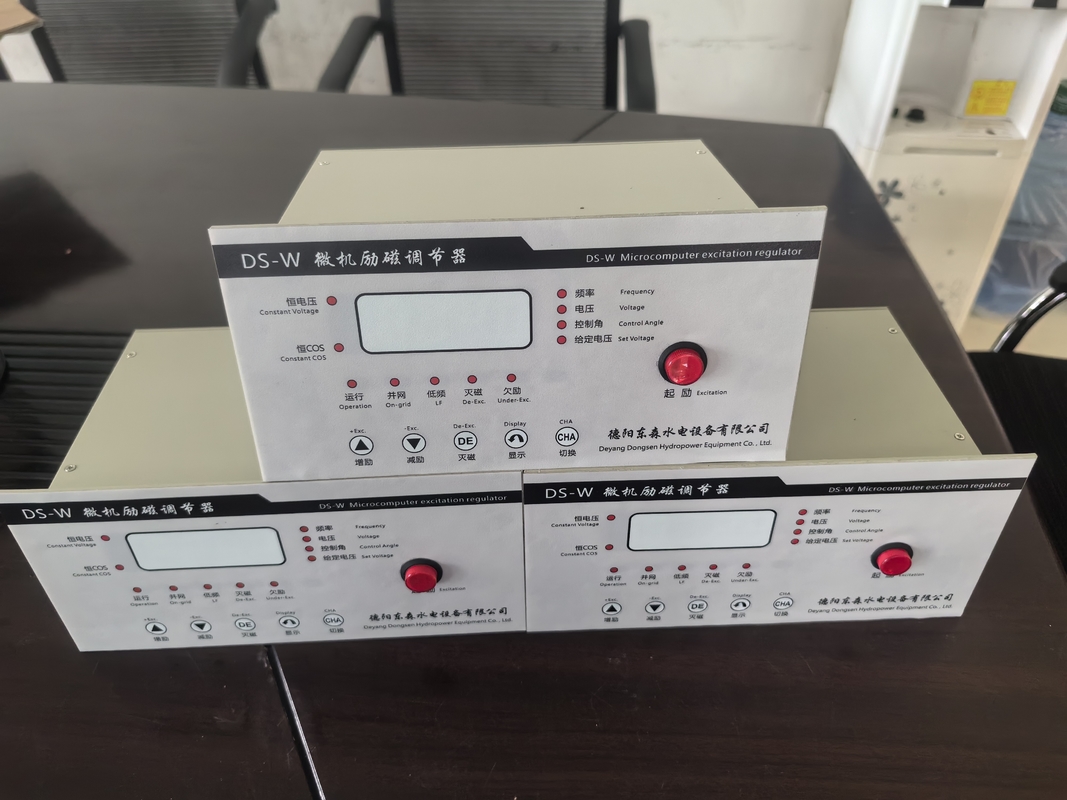

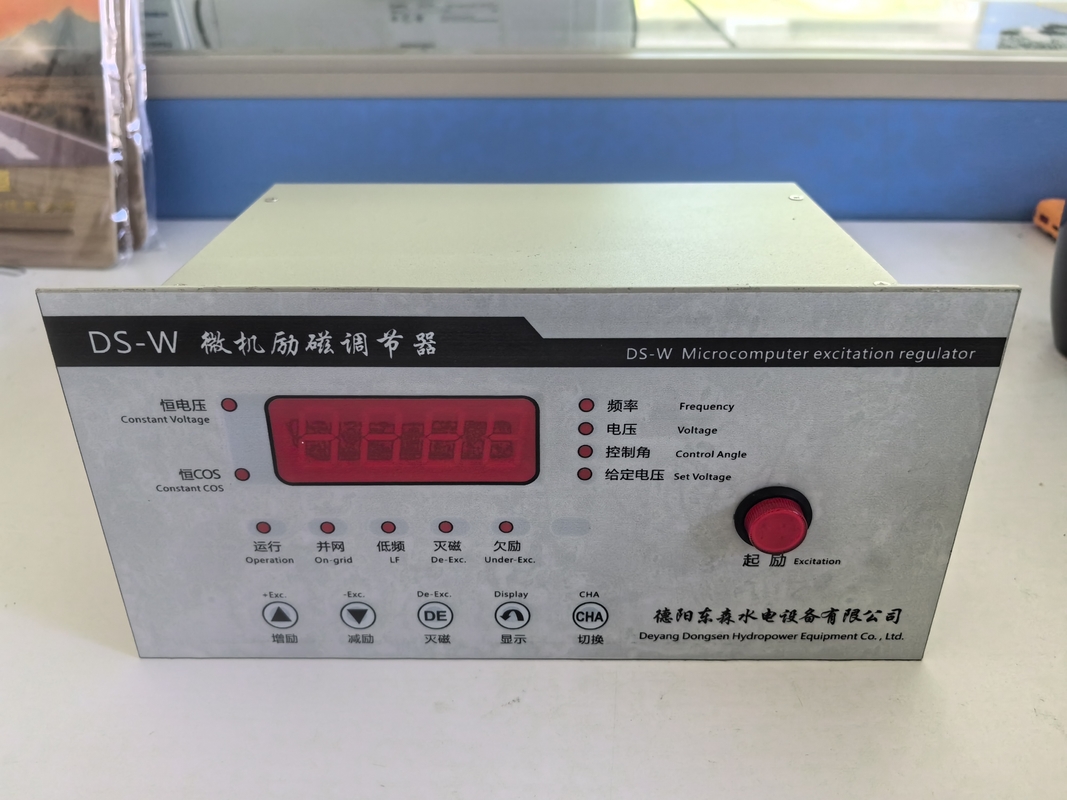

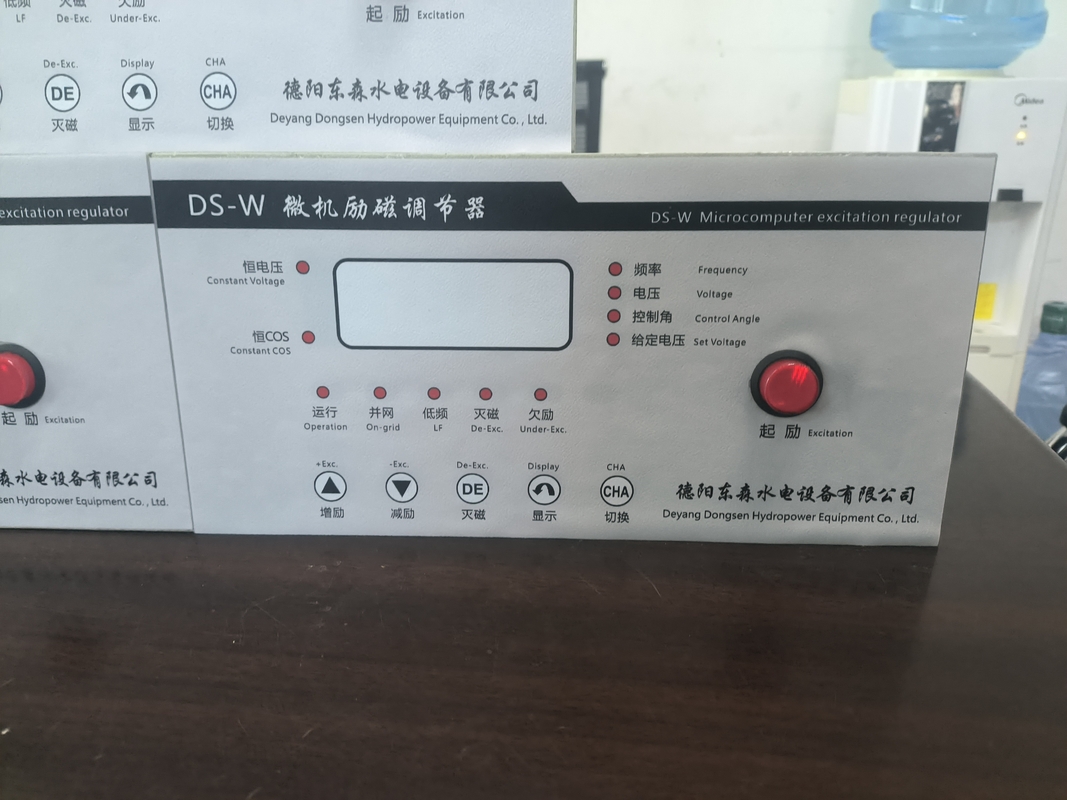

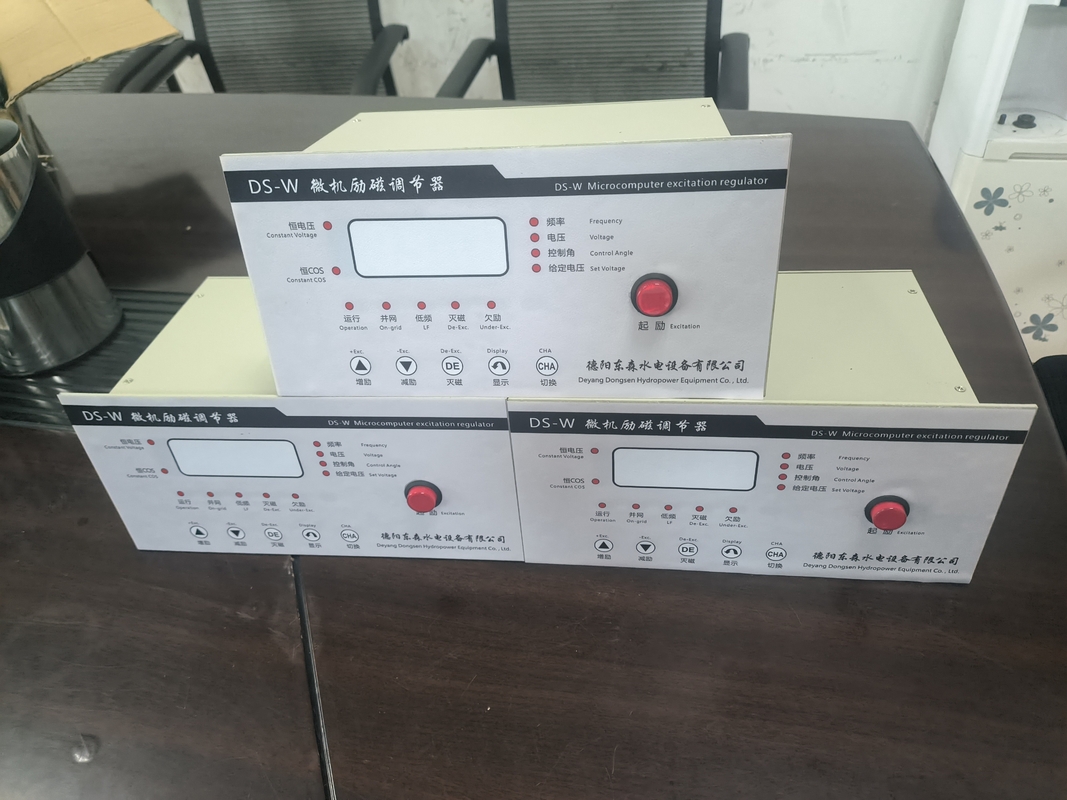

Регулятор возбуждения гидрогенератора - DS-W предназначен для регулирования системы возбуждения гидроэлектрической турбины, обеспечивая стабильное выходное напряжение генератора.Продукт подходит для всех типов гидроэлектрических турбин, которые используют воду в качестве среды для производства электроэнергии..
Регулятор возбуждения гидрогенератора - DS-W идеально подходит для электростанций, требующих выходного напряжения 400. Продукт универсален и может работать на частотах 50 или 60 Гц.Он подходит для использования как в высоко- так и в низковольтных системах.
Регулятор возбуждения гидрогенератора - DS-W поставляется в различных вариантах упаковки, включая поддоны, картоны и деревянные чехлы.Этот продукт идеально подходит для электростанций, которые требуют надежных запасных частей для обеспечения непрерывной работы своих гидроэлектрических турбин.
Подводя итог, регулятор возбуждения гидрогенератора - DS-W - это высококачественный продукт, предназначенный для обеспечения стабильного выходного напряжения гидроэлектрических турбин.Он подходит для использования в различных случаях и сценарияхПродукт производится в городе Дейян, штат Сычуань, Китай, и соответствует стандартным размерам отрасли.Он универсален и может работать на частотах 50 или 60 Гц.Регулятор возбуждения гидрогенератора - DS-W - это незаменимая запасная часть, которая поставляется в различных вариантах упаковки, гарантируя, что она прибывает на электростанцию в отличном состоянии.
Наш продукт "Запасные части турбин" поставляется с исключительной технической поддержкой и услугами, чтобы гарантировать, что наши клиенты получают наилучший опыт.Наша команда экспертов доступна, чтобы помочь вам с любыми вопросами или вопросами, которые вы можете иметь относительно установкиМы также предлагаем индивидуальные решения для удовлетворения ваших конкретных потребностей и требований.
В Turbine Spare Parts мы стремимся предоставлять качественные продукты и услуги, которые превосходят ожидания наших клиентов.
