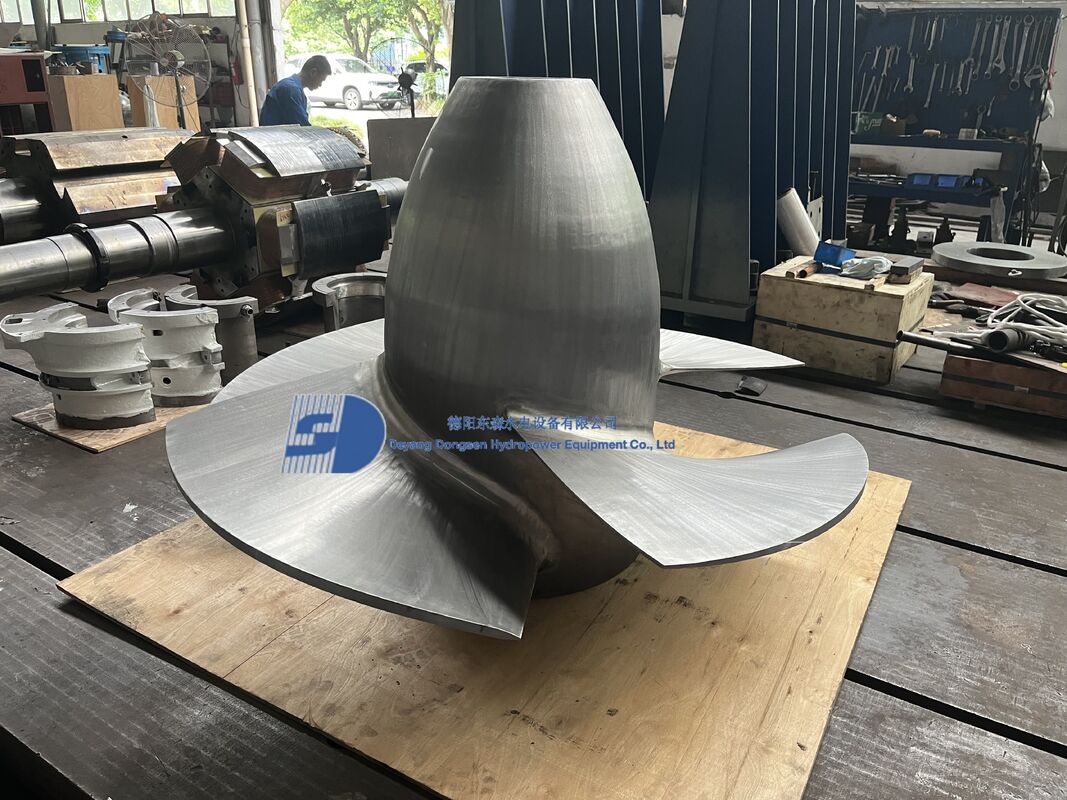

CFD-оптимизированная направляющая Kaplan с фиксированными лопастями из нержавеющей стали ZG0Cr13Ni4Mo диаметром 0,5-3 м для гидроэлектростанций с малым расходом

Оптимизированная лопастная турбина Каплана с фиксированными лопастями, рассчитанная с помощью вычислительной гидродинамики (CFD) — решение для микрогидроэлектростанций с малым расходом

Оптимизированная лопастная турбина Каплана с фиксированными лопастями, рассчитанная с помощью вычислительной гидродинамики (CFD) специально разработана для микрогидроэлектростанций с малым расходом и низким напором (от 100 кВт до 1000 кВт). В отличие от стандартных турбин с фиксированным шагом, предназначенных исключительно для работы в расчетной точке, эта турбина использует передовое моделирование вычислительной гидродинамики (CFD) для расширения диапазона эффективной работы на режимы с меньшим расходом, максимизируя годовую выработку электроэнергии в сухие сезоны, когда доступность воды ограничена.

Изготовленная компанией DSSD (Deyang Dongsen Hydropower Equipment Co., Ltd.), каждая турбина изготавливается на заказ в соответствии с гидравлическим профилем вашего объекта. Геометрия лопастей, их количество и угол поворота оптимизируются путем итеративного анализа CFD для обеспечения превосходных характеристик вне расчетных режимов без ущерба для пиковой эффективности при номинальных условиях.

Почему индивидуальная настройка CFD имеет значение для малых ГЭС

Для турбин Каплана малой мощности (менее 1000 кВт) стандартная готовая турбина с фиксированными лопастями обычно обеспечивает высокую эффективность только в расчетной точке расхода. Когда фактический расход отклоняется — особенно в сухие сезоны — угол входного потока не соответствует передней кромке лопасти, что приводит к потерям от удара, образованию вихрей и резкому падению эффективности.

Наш подход к индивидуальной настройке CFD решает эту проблему путем:

• Повторной оптимизации угла установки лопастей — Используя численное моделирование CFD, откалиброванное по многолетнему среднему расходу вашей станции и типичным условиям низкого расхода, угол выхода лопасти и профиль крутки оптимизируются для обеспечения превосходных условий входного потока при частичной нагрузке.
• Регулировки количества лопастей и угла поворота — Для работы с малым расходом и более высоким напором количество лопастей уменьшается, а угол поворота настраивается для улучшения характеристик проточных каналов, предотвращая отрыв потока и обратный ток при низком расходе.
• Смещения зоны высокой эффективности — Вместо снижения эффективности в расчетной точке, кривая эффективности смещается в сторону диапазона низких расходов, гарантируя, что ваши наиболее частые условия эксплуатации попадают в диапазон высокой эффективности. Эффективность в расчетной точке сохраняется в пределах 0,5% от стандартной.

Ключевые особенности

• Профиль лопасти, оптимизированный с помощью CFD — Индивидуальная геометрия лопасти, полученная в результате итеративного моделирования CFD, соответствующая вашим конкретным параметрам напора, расхода и скорости вращения для максимальной эффективности в реальных условиях.
• Увеличенная выработка в сухой сезон — Оптимизированная производительность при низком расходе позволяет продолжать выработку электроэнергии в периоды ограниченного расхода, когда стандартная турбина остановилась бы, добавляя десятки или сотни часов годовой выработки.
• Увеличение годовой выручки — Каждый 1% прироста эффективности в сухой сезон напрямую транслируется в дополнительные продажи электроэнергии. Индивидуальная разработка обычно окупается в течение нескольких месяцев до одного года за счет увеличения выручки от генерации.
• Простая, надежная конструкция — Конструкция с фиксированными лопастями исключает механизмы регулировки угла наклона лопастей (сервомоторы, масляные цилиндры, тяги), сокращая количество компонентов, точек отказа и сложность обслуживания по сравнению с регулируемыми турбинами Каплана.
• Снижение стоимости инвестиций — На 20-30% ниже стоимость изготовления по сравнению с эквивалентными турбинами с регулируемыми лопастями, что делает ее экономически выгодным выбором для микро- и малых гидроэнергетических проектов с ограниченным бюджетом.
• Премиальная нержавеющая сталь — Отливка из нержавеющей стали ZG0Cr13Ni4Mo с отличной стойкостью к кавитации и защитой от коррозии для долговременной надежности в пресноводных гидроэнергетических средах.
• Точная обработка на станках с ЧПУ — Все поверхности лопастей и соединения ступицы обрабатываются с высокой точностью, обеспечивая оптимальное соответствие гидравлического профиля от проектирования CFD до готового продукта.
• Срок службы 30-50 лет — Прочная цельная конструкция и премиальные материалы обеспечивают десятилетия эксплуатации с минимальным обслуживанием.

Технические параметры

Сценарии применения

• Малые русловые электростанции с низким напором (3–20 м) и ограниченным расходом в сухой сезон
• Микрогидроэнергетические проекты (100–1000 кВт), где регулируемая турбина Каплана слишком дорога
• Водосбросные сооружения ирригационных каналов с сезонными колебаниями расхода
• Реабилитация и модернизация мощностей где требуется замена существующих турбин на более эффективные
• Электрификация удаленных населенных пунктов требующая простых в обслуживании компонентов турбины

Экономическая ценность индивидуальной настройки CFD

Почему фиксированные лопасти для малых турбин Каплана?

Для агрегатов мощностью менее 1000 кВт рекомендуется использовать турбину Каплана с фиксированными лопастями. Простая, надежная конструкция исключает сложные гидравлические системы регулировки лопастей, значительно снижая стоимость изготовления (экономия 20–30%), сложность монтажа и требования к долгосрочному обслуживанию. В сочетании с индивидуальной настройкой CFD для оптимизации под характеристики расхода вашего объекта, турбина с фиксированными лопастями обеспечивает превосходную годовую производительность, близкую к эффективности турбин с регулируемыми лопастями, при значительно меньших затратах.

О компании DSSD

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) — это профессиональная комплексная инжиниринговая компания, специализирующаяся на проектировании, производстве, монтаже и обслуживании гидроэнергетического оборудования. Расположенная в Дэяне, одной из трех крупнейших баз тяжелой промышленности Китая, DSSD поставила компоненты турбин более чем для 500 гидроэлектростанций по всему миру. Наша собственная команда инженеров CFD предоставляет индивидуальную оптимизацию турбин для проектов любого масштаба.

Свяжитесь с нами сегодня, предоставив параметры вашего объекта (расчетный напор, кривую продолжительности расхода, мощность агрегата и скорость вращения) для получения индивидуального предложения по оптимизации CFD и коммерческого предложения.
